電磁感應：其基本工作原理是：由發射機產生電、磁波並通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，金屬管線感應到電磁波後，在線纜表麵產生感應電流，感應電流就會沿著金屬線纜向遠處傳播，在電流的傳播過程中，又會通過該線纜向地麵輻射出電磁波，這樣當地下金屬管線測試儀接收機在地麵探測時，就會在地下金屬管線正上方的地麵接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。如下圖所示：

此原理實現的條件：首先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周圍產生磁場；其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。

1.發射機特點

1）具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。

2）恒功率輸出、自動匹配，保證本機工作在狀態。內置絕緣回路電阻表功能，自動測量金屬管線對地及相間的環路阻抗，可協助判斷金屬管線絕緣性質。

3）查找金屬管線路徑成功率、測試精度及測試方便程度優於國內任何一種檢測設備。

4）儀器具有強大的數據處理能力和友好的顯示界麵

5）內置鋰電池供電，可在無電源環境測試金屬管線的路由，保障日常工作。

2.接收機特點

1) 便攜輕巧，使用方便，充電鋰電池供電，一人即可操作，使用簡單。

2) 數字化設計，軟件控製，性能穩定、可靠。

3) 所測信息以數字大小、升降光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕鬆自如。

4) 接收機具有缺電報警和自動關機保護等功能。

5）接收機可接A字或探損杆采用跨步電壓法定點。

6）接收機可配識別接收耦合鉗用於管線鑒別。

3. 組成

1）地下管線探測儀發射機                         一台

2）地下管線探測儀接收機                         一台

3）接、發通用鋰電池充電器                     一台

4）儀器輸出線                                          一組

5）發射耦合鉗                                          一把

4.  參數

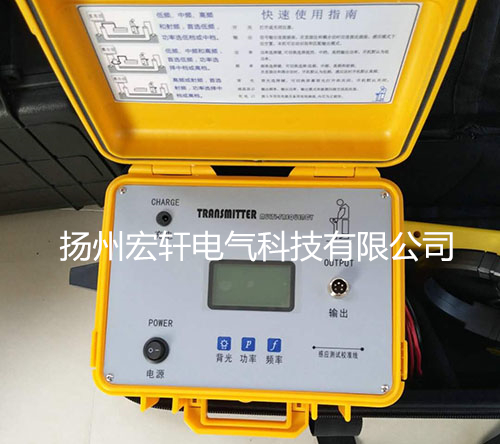

4.1 發射機

1）輸出信號：四種交流輸出模式低頻、中頻、高頻、射頻、絕緣回路阻抗測量。

2）輸出功率：恒功率輸出，高、中、低三檔。

3）輸出模式：直連法、耦合法、感應法。

4）阻抗顯示：0～25000歐姆。

5）負載匹配：自動調節匹配。

6）顯示界麵：背光照明，顯示輸出能量、運行模式、自檢狀態、負荷電阻等。

7）整機采進口高容量18650鋰電組，充放電500次。工作時間大於8小時，電量提示。

8）體積：277x227x153mm

9）重量：3.5kg

10）工作條件：溫度-10℃～+45℃，相對濕度 90%。

4.2 接收機

接收機具有“基本”和“外設”兩種接收方式，當模式為“A字架”模式時，隻有在A字架模式才能進入“外設”接收方式。

耦合金屬管線時，一次耦合可測3Km，多次耦合無限遠。

感應金屬管線時，一次感應可測300m，多次感應無限遠。

對於一般的管道和電纜的探測，使用中頻和高頻。這些頻率傳播距離比較遠，也不會感應太多的信號到其它管線上。低頻適用於長距離追蹤。低頻率信號傳播距離長而且不會感應到其它管線上。低頻率信號也適用於長距離而絕緣良好的輸送管線。
