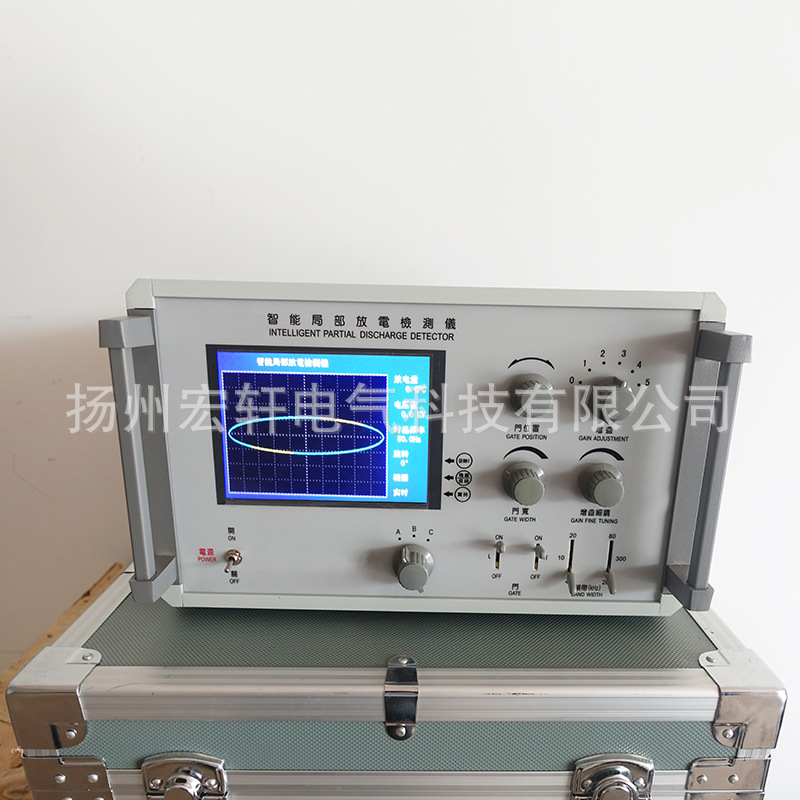

本儀器檢測靈敏度高，試樣電容覆蓋範用大，適用試品範圍廣， 輸入單元(檢測阻抗)配備齊全，頻帶組合多(九種)。儀器經適當定標後能直讀放電脈衝的放電量。指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。

    本儀器是電力部門、製造廠家和科研單位等廣泛使用的局部放電測試儀器，及工頻耐壓，感應耐壓一整套試驗設備

SRDGS型無局部放電工頻試驗變壓器

用戶及性能

主要用於檢驗各種絕緣材料，絕緣結構和電工產品等耐受工頻電壓的絕緣水平，也作為變壓器、互感器、避雷器等試品的無局部放電工頻試驗電源。廣泛應用於電工製造部門、電力運行部門、科研單位和高等院校。

50-500kV無局部放電工頻試驗變壓器，主要技術性能處於國內領先地位，達到國際同類產品的先進水平。

特點

1、成套設備配置性強，電壓容量係列齊全，功能完善；

2、成功研製無局部放電環氧絕緣筒，局部放電量小；

3、阻抗電壓低，優於國標規定；

4、采用自動控製技術，自動化程度高，抗幹擾能力強；

5、采用快速電子保護裝置，可靠性高。

一、適用範圍

   本套裝置用於35kV電壓等級以下電力產品如互感器、電力變壓器、避雷器，高壓斷路器、電纜附件等試品進行工頻耐壓、局部放電試驗的科學研究試驗。

二、使用條件

海拔高度：≤1000m

環境溫度：－20℃～＋40℃

空氣相對濕度：≤90％（25℃）

電源電壓的波形為實際正弦波，波形畸變率<3%

設有一可靠接地點，接地電阻＜0.5Ω

安裝地點：戶內

三、遵循技術標準

JB/T9641-1999       試驗變壓器

GB1094.1-1996       電力變壓器第一部分 總則

GB/T.311.1-1997     高壓輸變電設備的絕緣與配合

· GB/T16927.1-1997    高電壓試驗技術第一部分 一般試驗要求

GB/T16927.2-1997    高電壓試驗技術第二部分    測量係統

GB/7354-87          局部放電測量

· GB/T509-1991        電力變壓器試驗導則

· GB2536-1990         變壓器油

· GB7328-87           變壓器和電抗器的聲級測量

· JB8749-1998         調壓器的通用技術要求

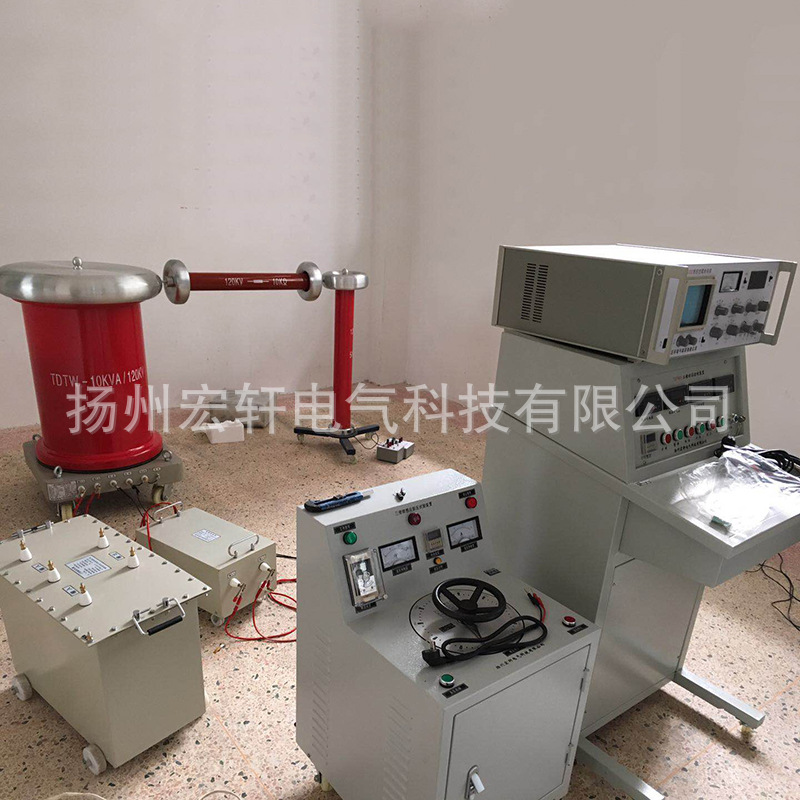

四．成套裝置組成

SRDWB－10/120工頻無局部放電試驗變壓器1台

10/0.22/調壓器1台

120/400電容分壓器兼耦合電容器1套

0.1/10工頻保護電阻1根

10/0.22 電源濾波器1套

SRDJCB-B局部放電檢測儀1台

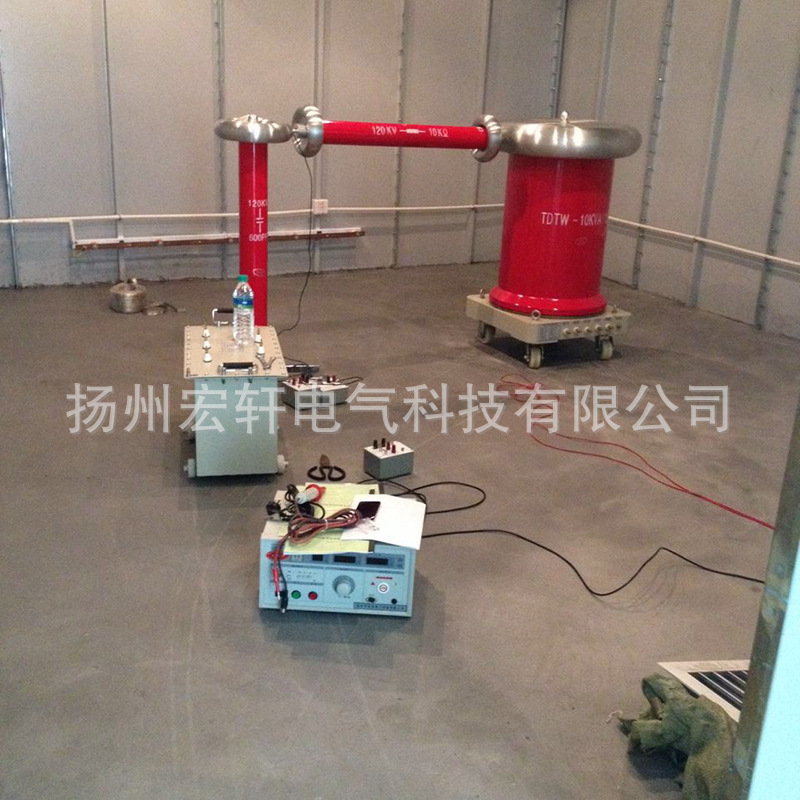

五. 變壓器成套裝置及技術指標

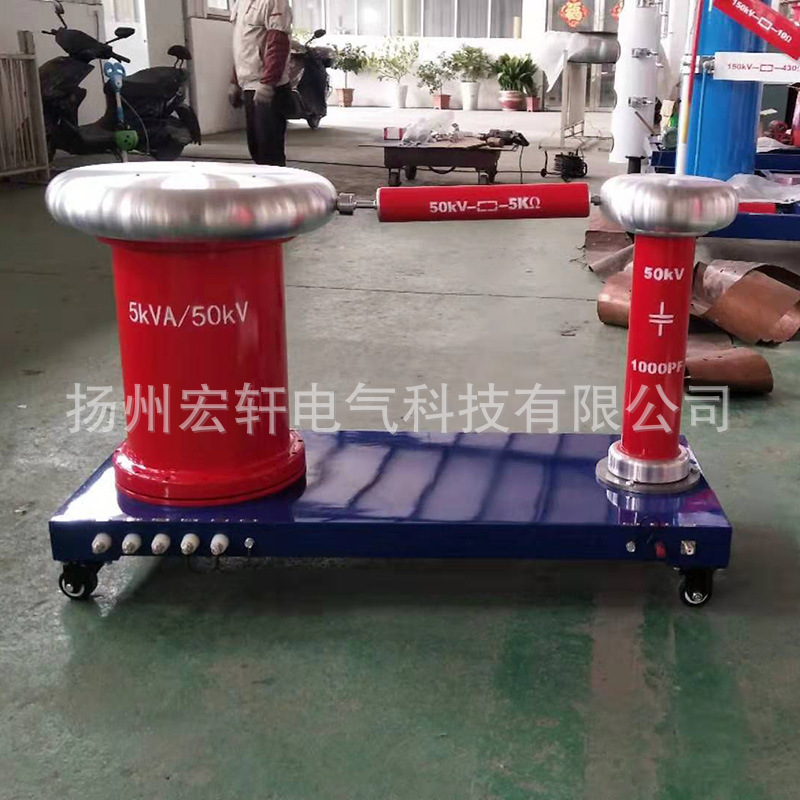

變壓器成套試驗裝置，主要由無局部放電試驗變壓器（B1）、調壓器(TY)、保護電阻(R)和電容分壓器(C1、C2)組成。
